Diagnóstico de Curvas I-V de Huawei

• Inicia el diagnóstico de curva I-V inteligente
• Identifica cadenas fotovoltaicas defectuosas con el algoritmo de diagnóstico inteligente
• Proporciona un informe de diagnóstico/O&M/estimación del ROI

SmartLogger

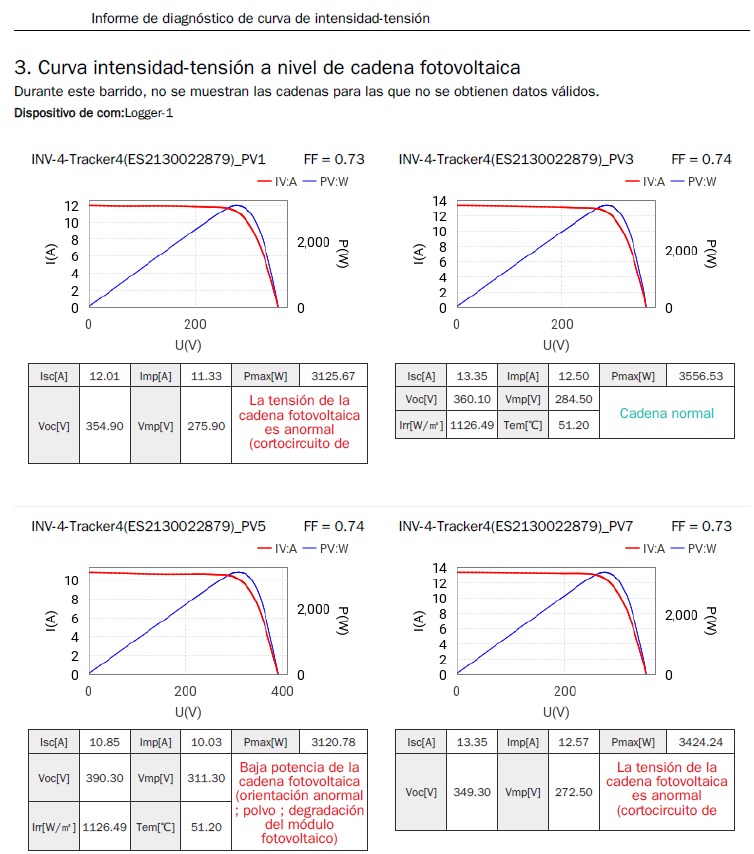

Este ejemplo muestra el resultado de un diagnóstico de curvas I-V realizado sobre cuatro cadenas fotovoltaicas (PV1, PV3, PV5 y PV7) conectadas al mismo tracker. El análisis permite comparar el comportamiento eléctrico de cada string para detectar fallas que afectan la generación de energía.

1. PV3: Cadena normal:
   La cadena PV3 presenta una curva I-V con la forma esperada y una potencia máxima de 3.556 W. Sus valores de tensión y corriente son coherentes con las condiciones de irradiancia medidas durante la prueba, por lo que el sistema la clasifica como una cadena en correcto funcionamiento.
2. PV1 y PV7: Problema de tensión:
   Las cadenas PV1 y PV7 presentan un voltaje de circuito abierto (Voc) inferior al esperado respecto de las demás cadenas. El sistema identifica esta condición como una anomalía de tensión, que podría estar relacionada con un diodo bypass en cortocircuito, módulos defectuosos o una cantidad incorrecta de paneles conectados en serie. Estas fallas reducen el voltaje total del string y provocan pérdidas de producción.
3. PV5: Baja potencia de generación:
   La cadena PV5 muestra un voltaje superior al resto, pero una corriente considerablemente menor. Como resultado, su potencia máxima alcanza solo 3.121 W, quedando por debajo de la cadena de referencia. El sistema indica como posibles causas suciedad acumulada en los módulos, degradación de paneles, sombreado o diferencias de orientación e inclinación.

De las cuatro cadenas analizadas, solo una opera normalmente. Dos presentan anomalías de tensión y una evidencia una pérdida de potencia. Gracias al diagnóstico de curvas I-V de Huawei, estas desviaciones pueden detectarse de forma remota y precisa, permitiendo localizar rápidamente las cadenas afectadas, priorizar las inspecciones en terreno y minimizar las pérdidas de generación de la planta de paneles solares en Chile.
