¿Cuáles son las Versiones de Smart Power Sensor Monofásicos y Trifásicos ?
Cada línea de Smart Power Sensor (monofásica y trifásica) comercializado por Huawei ofrece cuatro versiones con Clase I, LCD y RS485/Modbus. Si bien estas son visualmente diferentes, todas cumplen con las mismas prestaciones. Elige SmartPS-100A-S0 para instalaciones monofásicas hasta 100 A y SmartPS-250A-T0 para instalaciones trifásicas hasta 250 A.
La información, datos y casos de estudios de este artículo fueron tomados del documento Ficha Técnica del Smart Power Sensor Monofásico (SmartPS-100A-S0) y el Smart Power Sensor Trifásico (SmartPS-250A-T0) publicado por Huawei FusionSolar.
Un Smart Power Sensor es el medidor bidireccional inteligente para plantas con inversores Huawei.
Este equipo mide tensión, corriente, potencia y energía en tiempo real con exactitud, permitiendo validar ahorros, detectar picos y balancear fases en una instalación de panel solar.
En FV residencial y C&I, esto se traduce en autoconsumo medible, alarmas oportunas y KPIs confiables.
El display LCD agiliza la puesta en marcha; el bus RS485 con Modbus-RTU asegura lecturas estables a larga distancia; y el bajo consumo evita añadir calor a tu tablero.
Datos técnicos:
Clase de medición I.
Baud rate: 4800/9600/19200/115200.
Riel DIN35 para montaje rápido.
Rango de frecuencia con resolución ±0,01 Hz.
Huawei comercializa los Smart Power Sensor, pero no los fabrica directamente. Es decir, que fabricantes terceros fabrican el equipo en asociacióncon Huawei para sus plantas.
De ese modo, la línea monofásica posee 4 versiones y cubre redes 1P2W a 230 V, con corriente 0,5–100 A y exactitud de ±0,5 % (U/I) y ±1 % (P/E).

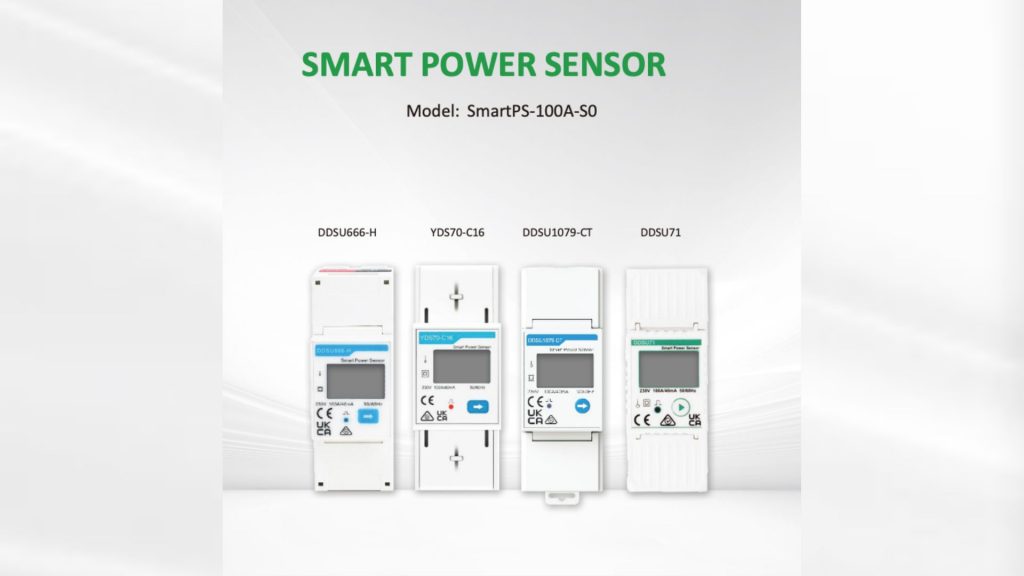

Las cuatro versiones del equipo de medición monofásico tienen los siguientes códigos o SKU:
Además de la medición, incluyen RS485 (Modbus-RTU) y 1 CT 100 A/40 mA para instalación inmediata.
¿Cuándo elegir monofásico?
Viviendas y pequeños comercios con 1P2W.
Tableros compactos que requieren DIN35 y bajo consumo.
Proyectos que necesitan lecturas precisas para Netbilling y control de demanda.
Al igualq ue la versión monofásica, Huawei no fabrica directamente el Smart Power Sensor Trifásico, pero sí lo comercializa dando su habal de calidad.

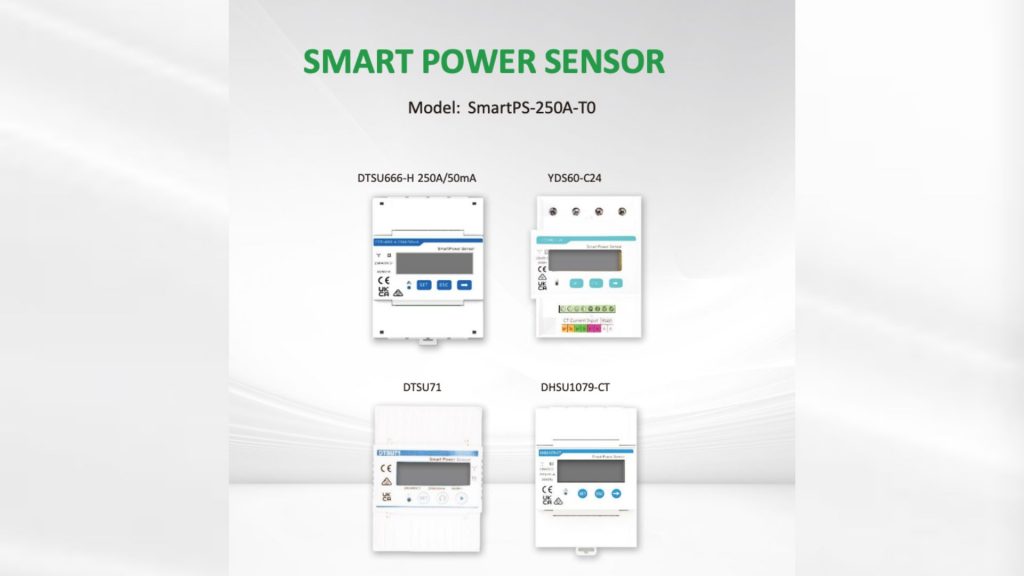

Para 3P3W/3P4W a 230/400 V, con 0–250 A, la línea trifásica ofrece cuatro versiones con los siguientes códigos de producto o SKU:
Mantiene Clase I, LCD y RS485 Modbus-RTU, sumando 3 CT 250 A/50 mA para lectura por fase. Cobertura de tensión: 304–500 V (línea) y 176–288 V (fase).
¿Cuándo elegir trifásico?
Retail, hospitales, edificios y plantas con cargas desbalanceadas.
Necesidad de visión por fase para optimizar demanda y calidad de energía.
Integración con EMS y portales para KPIs avanzados.
| Especificación Técnica | DDSU666-H | YDS70-C16 | DDSU1079-CT | DDSU71 |
|---|---|---|---|---|
| Dimensiones (Al × An × Pr) | 100 × 36 × 65,5 mm | 101 × 36 × 66 mm | 99 × 36 × 66 mm | 99 × 36 × 66 mm |
| Peso (con cables) | 0,20 kg | 0,133 kg | 0,15 kg | 0,196 kg |
| Montaje | Riel DIN35 | Riel DIN35 | Riel DIN35 | Riel DIN35 |
| Tipo de red | 1P2W | 1P2W | 1P2W | 1P2W |
| Tensión de entrada (fase) | 230 V AC | 230 V AC | 230 V AC | 230 V AC |
| Consumo de energía | ≤ 1,5 W | ≤ 1,5 W | ≤ 1,5 W | ≤ 1,5 W |
| Tensión de fase (rango) | 176 – 288 V AC | 176 – 288 V AC | 176 – 288 V AC | 176 – 288 V AC |
| Corriente | 0,5 – 100 A | 0,5 – 100 A | 0,5 – 100 A | 0,5 – 100 A |
| Exactitud (U/I) | ± 0,5 % | ± 0,5 % | ± 0,5 % | ± 0,5 % |
| Exactitud (P/E) | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| Frecuencia | ± 0,01 Hz | ± 0,01 Hz | ± 0,01 Hz | ± 0,01 Hz |
| Interfaz | RS485 | RS485 | RS485 | RS485 |
| Baud rate | 4800 / 9600 / 19200 / 115200 (bd) | 4800 / 9600 / 19200 / 115200 (bd) | 4800 / 9600 / 19200 / 115200 (bd) | 4800 / 9600 / 19200 / 115200 (bd) |
| Protocolo de comunicación | Modbus-RTU | Modbus-RTU | Modbus-RTU | Modbus-RTU |
| Temp. operación | –25 °C a +60 °C | –35 °C a +70 °C | –25 °C a +60 °C | –25 °C a +60 °C |
| Temp. almacenamiento | –35 °C a +70 °C | –40 °C a +85 °C | –35 °C a +70 °C | –40 °C a +85 °C |
| Humedad operativa | 5 – 95 % RH (no condensante) | 5 – 95 % RH (no condensante) | 5 – 95 % RH (no condensante) | 5 – 95 % RH (no condensante) |
| Accesorios | Cable RS485 (10 m) + CT 100 A/40 mA | Cable RS485 (10 m) + CT 100 A/40 mA | Cable RS485 (10 m) + CT 100 A/40 mA | Cable RS485 (10 m) + CT 100 A/40 mA |
| Especificación Técnica | DTSU666-H (250 A/50 mA) | YDS60-C24 | DTSU71 | DHSU1079-CT |
|---|---|---|---|---|
| Dimensiones (Al × An × Pr) | 100 × 72 × 65,5 mm | 101 × 72 × 66 mm | 100 × 72 × 66 mm | 99 × 72 × 66 mm |
| Peso (con cables) | 0,30 kg | 0,285 kg | 0,248 kg | 0,26 kg |
| Montaje | Riel DIN35 | Riel DIN35 | Riel DIN35 | Riel DIN35 |
| Tipo de red | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W |
| Tensión de entrada (fase/línea) | 230 / 400 V AC | 230 / 400 V AC | 230 / 400 V AC | 230 / 400 V AC |
| Consumo de energía | ≤ 1,5 W | ≤ 1,5 W | ≤ 1,5 W | ≤ 1,5 W |
| Tensión de línea (rango) | 304 – 500 V AC | 304 – 500 V AC | 304 – 500 V AC | 304 – 500 V AC |
| Tensión de fase (rango) | 176 – 288 V AC | 176 – 288 V AC | 176 – 288 V AC | 176 – 288 V AC |
| Corriente | 0 – 250 A | 0 – 250 A | 0 – 250 A | 0 – 250 A |
| Exactitud (U/I) | ± 0,5 % | ± 0,5 % | ± 0,5 % | ± 0,5 % |
| Exactitud (P/E) | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| Frecuencia | ± 0,01 Hz | ± 0,01 Hz | ± 0,01 Hz | ± 0,01 Hz |
| Interfaz | RS485 | RS485 | RS485 | RS485 |
| Baud rate | 4800 / 9600 / 19200 / 115200 (bd) | 4800 / 9600 / 19200 / 115200 (bd) | 4800 / 9600 / 19200 / 115200 (bd) | 4800 / 9600 / 19200 / 115200 (bd) |
| Protocolo de comunicación | Modbus-RTU | Modbus-RTU | Modbus-RTU | Modbus-RTU |
| Temp. operación | –25 °C a +60 °C | –25 °C a +60 °C | –25 °C a +60 °C | –25 °C a +60 °C |
| Temp. almacenamiento | –40 °C a +85 °C | –40 °C a +85 °C | –35 °C a +70 °C | –40 °C a +85 °C |
| Humedad operativa | 5 – 95 % RH (no condensante) | 5 – 95 % RH (no condensante) | 5 – 95 % RH (no condensante) | 5 – 95 % RH (no condensante) |
| Accesorios | Cable RS485 (10 m) + 3 CT 250 A/50 mA | Cable RS485 (10 m) + 3 CT 250 A/50 mA | Cable RS485 (10 m) + 3 CT 250 A/50 mA | Cable RS485 (10 m) + 3 CT 250 A/50 mA |
Ambas líneas hablan Modbus-RTU sobre RS485, el estándar para buses industriales.
Con baud rates configurables, puedes convivir con equipos existentes y largas distancias. Resultado: lectura confiable para autoconsumo, balance por fase, alarmas por sobrecarga y KPIs en tu portal o BMS.
En EMAT te ayudamos con mapeo de registros, topología del bus y terminaciones.
Espacio en tablero: todas las versiones son DIN35 con formatos compactos.
