SmartGuard Trifásico de Huawei – Tablero para Backup

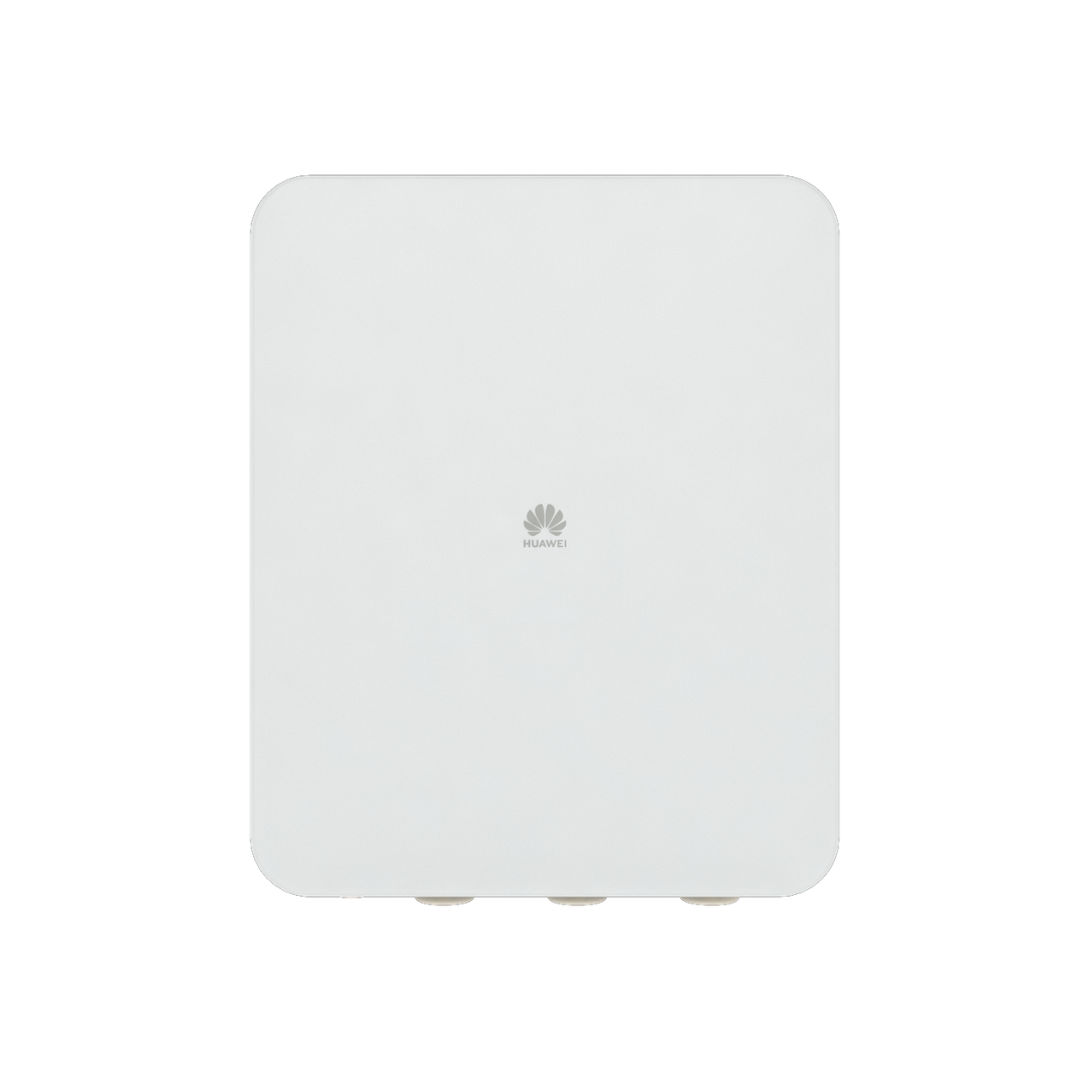

El SmartGuard Trifásico de Huawei (SmartGuard-63A-T0) de Huawei es un dispositivo esencial para la gestión avanzada de sistemas fotovoltaicos residenciales y comerciales. Diseñado para mejorar la confiabilidad y la eficiencia del suministro energético, este equipo permite la conmutación ultrarrápida entre la red y el modo de respaldo en menos de 20 milisegundos, garantizando una alimentación ininterrumpida a cargas críticas.

Con una capacidad de 63A, compatibilidad con múltiples configuraciones de red y soporte para inversores y dispositivos inteligentes, el SmartGuard-63A-T0 es la solución ideal para optimizar el rendimiento de instalaciones fotovoltaicas.

Características Principales del Huawei SmartGuard Trifásico

1. Conmutación Automática en Menos de 20ms

Uno de los aspectos más destacados del SmartGuard Trifásico es su capacidad para cambiar instantáneamente entre la red eléctrica y el sistema de respaldo. Esta función es crítica en aplicaciones donde la continuidad del suministro es esencial, evitando interrupciones en electrodomésticos, sistemas de seguridad y equipos industriales.

2. Compatibilidad con Inversores y Redes Inteligentes

El SmartGuard-63A-T0 es compatible con inversores trifásicos de Huawei y soporta conexión en paralelo con hasta tres inversores (MAP0). Además, permite la integración con dispositivos inteligentes como controladores de energía, cargadores eléctricos y bombas de calor, lo que lo convierte en un componente clave en sistemas de gestión energética avanzada.

3. Capacidad de Carga y Soporte a Múltiples Dispositivos

• Corriente máxima de entrada y salida: 63A
• Soporta cargas trifásicas y monofásicas (dependiendo del inversor)
• Capacidad para gestionar hasta 3 inversores en paralelo
• Compatible con hasta 2 cargadores inteligentes y 14 bombas de calor

4. Modo de Bypass para Mayor Seguridad

El modo bypass manual permite mantener la continuidad del suministro eléctrico en caso de fallos, asegurando una operación confiable incluso en condiciones adversas.

5. Protección Avanzada y Alta Resistencia Ambiental

El SmartGuard-63A-T0 cuenta con un grado de protección IP55, lo que lo hace resistente al polvo y al agua, permitiendo su instalación en entornos desafiantes. Su diseño permite una operación óptima en un rango de temperatura de -25°C a 50°C y una altitud máxima de 4000 metros.

SmartGuard Trifásico Conectado a la Red

El SmartGuard Trifásico se utiliza en un sistema residencial de azotea con/sin conexión a la red eléctrica. El sistema está compuesto por strings FV, un BESS, un inversor, un SmartGuard, la red eléctrica, un generador y cargas. En esta figura se usa un inversor MAP0 muestra la Conexión en red con todas las cargas conectadas al SmartGuard (los recuadros de rayas pequeñas indican los componentes opcionales)



¿Cómo instalar el SmartGuard Trifásico de Huawei?

¿Quieres aprender a instalar el SmartGuard Trifásico de HUAWEI de manera fácil y segura? En este video te mostramos paso a paso cómo configurar este tablero de backup trifásico, permitiéndote garantizar un suministro ininterrumpido de energía en sistemas solares con baterías.

Descubre cómo conectar el equipo, integrar inversores Huawei y optimizar la gestión de energía para asegurar un respaldo eficiente en caso de cortes eléctricos. ¡No olvides suscribirte y activar la campanita para más contenido sobre energía solar y almacenamiento inteligente!





Potencia del sistema en modo isla con el SmartGuard Trifásico

La potencia máxima del sistema en modo isla depende de la capacidad del BESS y la potencia sin conexión a la red eléctrica del inversor. A continuación, se describe la potencia máxima del sistema en modo isla utilizando como ejemplo un inversor con una potencia sin conexión a la red eléctrica de 8 kW y una Batería de litio LUNA2000 S1 con una capacidad de 21 kWh.

Potencia Máxima en Modo Isla de los Inversores Compatibles con el SmartGuard-63A-T0

Modelo de Inversor	Potencia sin conexión a la red eléctrica
SUN2000-3KTL-M1	3000 W
SUN2000-5KTL-M1	3300 W
SUN2000-6KTL-M1	3300 W
SUN2000-8KTL-M1	3300 W
SUN2000-10KTL-M1	3300 W
SUN2000-12KTL-M1	3300 W
SUN2000-12K-MB0	8300 W
SUN2000-15K-MB0	8300 W
SUN2000-17K-MB0	8300 W
SUN2000-20K-MB0	8300 W
SUN2000-25K-MB0	8300 W
SUN2000-5K-MAP0	5000 W
SUN2000-6K-MAP0	6000 W
SUN2000-8K-MAP0	8000 W
SUN2000-10K-MAP0	10 000 W
SUN2000-12K-MAP0	12 000 W

Consideraciones Clave

1. Capacidad de Respaldo: La potencia disponible en modo isla está limitada por la potencia del inversor y la capacidad del sistema de almacenamiento de energía (BESS).
2. Conmutación Sin Interrupciones: Para los inversores de la serie MAP0, la conmutación en modo isla se puede realizar en menos de 20ms, garantizando un suministro continuo a cargas críticas​.
3. Compatibilidad con Generadores: Solo los inversores de la serie MAP0 pueden conectarse a un generador​.
4. Carga Recomendada: Para asegurar un funcionamiento estable en modo isla, se recomienda distribuir las cargas críticas en el puerto de cargas con respaldo y evitar la conexión simultánea de equipos con alto consumo de arranque (ej. motores o compresores).



Beneficios para Instaladores Fotovoltaicos

1. Instalación Sencilla y Configuración Intuitiva

El diseño compacto del SmartGuard-63A-T0 (600 mm × 170 mm × 490 mm) y su peso ligero de 17 kg facilitan la instalación en espacios reducidos. Además, la conectividad LAN/WAN y RS485 simplifica la integración con otros dispositivos.

2. Optimización del Consumo Energético

Gracias a su capacidad para administrar cargas de manera inteligente, el SmartGuard-63A-T0 ayuda a maximizar el uso de la energía solar, reduciendo la dependencia de la red y optimizando el consumo en función de la demanda real.

3. Mayor Seguridad y Protección Eléctrica

El dispositivo incorpora protección contra sobrecargas, cortocircuitos y fallos en la red, asegurando la integridad del sistema fotovoltaico y prolongando la vida útil de los componentes conectados.

Cargas Monofásicas y Trifásicas Admitidas por el SmartGuard-63A-T0 Según la Serie de Inversores

El SmartGuard-63A-T0 permite el respaldo de diferentes tipos de cargas en función de la serie de inversores con los que se utilice. A continuación, se detalla qué tipo de cargas pueden conectarse a su puerto de respaldo según la compatibilidad con cada serie:

Serie de Inversores	Cargas Monofásicas con Respaldo	Cargas Trifásicas con Respaldo
MAP0 (5K-12K)	✔ Sí	✔ Sí
M1 (3KTL-12KTL)	✔ Sí	❌ No (solo en puerto sin respaldo)
MB0 (12K-25K)	✔ Sí	❌ No (solo en puerto sin respaldo)

Consideraciones Importantes

• Solo los inversores MAP0 permiten respaldo de cargas trifásicas.
• Los inversores de las series M1 y MB0 solo pueden respaldar cargas monofásicas. Las cargas trifásicas deben conectarse en el puerto de cargas sin respaldo​.
• Si la potencia de las cargas con respaldo supera la capacidad del sistema en modo isla, es posible que el inversor se apague por sobrecarga.



¿Para qué sirve el SmartGuard-63A-T0?

El Huawei SmartGuard Trifásico es ideal para:

• Instalaciones fotovoltaicas residenciales y comerciales con almacenamiento en baterías
• Proyectos de autoconsumo con respaldo energético
• Integración con generadores de respaldo y gestión de cargas inteligentes



Especificaciones Técnicas del SmartGuard Trifásico

Parámetro	Valor
Voltaje de operación	380/400/415V, 220/230/240V (L1/L2/L3/N+PE)
Corriente máxima de entrada/salida	63A
Tiempo de conmutación	≤20ms (MAP0), ≤100ms (M1/MB0)
Modos de operación	Bypass manual, Control remoto DG
Interfaz de comunicación	LAN, WAN, WLAN (802.11b/g/n), RS485
Protección ambiental	IP55, humedad 5%-95% (no condensación)
Altitud máxima de operación	4000m (reducción de potencia sobre 2000m)
Rango de temperatura de operación	-25°C a 50°C
Dispositivos compatibles	Inversores Huawei, cargadores inteligentes, bombas de calor SG-Ready, dispositivos Shelly

SmartGuard Trifásico: La Solución Inteligente para la Gestión Energética

El Huawei SmartGuard Trifásico es una pieza clave en cualquier instalación de paneles solares que requieran gestión eficiente de la energía, respaldo automático y control inteligente de cargas. Su integración con dispositivos de red, su alta capacidad de carga y su rápida conmutación lo convierten en una solución indispensable para instaladores y profesionales del sector solar.

Si buscas maximizar la eficiencia y seguridad de tus instalaciones fotovoltaicas, el SmartGuard-63A-T0 es la elección ideal. ¡Pídelo hoy en EMAT!
